Crank Hub BMW S55 : pourquoi le renforcer avant une préparation moteur ?

Le moteur BMW S55 est réputé pour sa robustesse et son important potentiel de préparation. Installé notamment dans les BMW M2 Competition, M2 CS, M3 F80 et M4 F82/F83, ce six-cylindres biturbo peut atteindre des niveaux de puissance impressionnants lorsqu’il est correctement préparé.

Cependant, il possède un point de vigilance bien connu des spécialistes BMW : le Crank Hub, également appelé moyeu de vilebrequin.

Cette pièce joue un rôle essentiel dans la synchronisation du moteur. En cas de glissement, les conséquences peuvent aller d’un simple défaut moteur jusqu’à une détérioration mécanique importante.

Alors, comment fonctionne le Crank Hub du S55 ? Pourquoi peut-il glisser ? Et surtout, est-il réellement utile de le renforcer préventivement ?

Qu’est-ce que le Crank Hub sur un moteur S55 ?

Le Crank Hub est situé à l’extrémité du vilebrequin. Il permet notamment d’entraîner la chaîne de distribution et participe donc directement à la synchronisation entre :

• le vilebrequin ;
• les pistons ;
• les arbres à cames ;
• les soupapes.

Pour fonctionner correctement, tous ces éléments doivent conserver un calage extrêmement précis.

Sur le moteur S55, l’ensemble d’origine repose sur plusieurs éléments serrés contre le vilebrequin par une vis centrale. Leur maintien dépend principalement de la pression de serrage et de la friction entre les différentes surfaces.

Contrairement à certains assemblages mécaniques, le système d’origine ne possède pas de verrouillage mécanique complet empêchant toute rotation indépendante des éléments.

C’est cette conception qui peut, dans certaines conditions, permettre au moyeu de tourner légèrement par rapport au vilebrequin.

Pourquoi le Crank Hub du S55 peut-il glisser ?

Le glissement du Crank Hub ne correspond pas à une usure classique que l’on pourrait facilement mesurer pendant un entretien.

Il peut se produire lorsque l’assemblage subit des contraintes importantes, par exemple :

• une forte augmentation du couple moteur ;
• des accélérations répétées ;
• des changements de rapport brutaux ;
• des rétrogradages à haut régime ;
• une utilisation intensive sur circuit ;
• les vibrations et variations rapides de régime ;
• une préparation moteur plus poussée.

Lorsqu’une BMW S55 est reprogrammée, le moteur produit davantage de couple que dans sa configuration d’origine. Les contraintes exercées sur l’ensemble vilebrequin, distribution et transmission augmentent donc également.

Cela ne signifie pas que chaque moteur préparé rencontrera obligatoirement ce problème. Il est impossible d’annoncer un pourcentage de risque fiable pour chaque véhicule.

En revanche, plus le moteur est sollicité et plus le niveau de préparation augmente, plus le renforcement préventif devient pertinent.

Que se passe-t-il lorsque le Crank Hub glisse ?

Si le Crank Hub tourne, même de quelques degrés, le calage de la distribution peut être modifié.

Le vilebrequin et les arbres à cames ne sont alors plus parfaitement synchronisés. Selon l’importance du décalage, plusieurs symptômes peuvent apparaître :

• allumage du voyant moteur ;
• message de défaut du groupe motopropulseur ;
• ralenti instable
• perte de puissance ;
• fonctionnement irrégulier ;
• démarrage impossible.

Dans une situation favorable, le calculateur détecte l’incohérence de calage et place le moteur en sécurité avant qu’une détérioration importante ne survienne.

Mais si le décalage est plus important, particulièrement à haut régime, les pistons et les soupapes peuvent entrer en contact. Les dommages peuvent alors concerner les soupapes, la culasse, les pistons ou d’autres composants internes du moteur.

La réparation peut ainsi évoluer d’une remise en état de la distribution à une réfection complète du moteur, avec une facture pouvant atteindre plusieurs milliers d’euros.

Quelles BMW sont équipées du moteur S55 ?

Le problème concerne les véhicules utilisant le moteur BMW S55, notamment :

• BMW M2 Competition F87 ;
• BMW M2 CS F87 ;
• BMW M3 F80 ;
• BMW M4 F82 ;
• BMW M4 Cabriolet F83 ;
• certaines versions spéciales comme les M3 CS, M4 CS et M4 GTS.

Attention : la première BMW M2 F87, dans sa version non Competition, est équipée du moteur N55 et non du S55. Il est donc important d’identifier précisément la motorisation avant de choisir une solution de renforcement.

Une BMW S55 d’origine peut-elle être concernée ?

Oui, un glissement peut également se produire sur un moteur d’origine. Cependant, le niveau de risque ne peut pas être déterminé uniquement à partir de la puissance annoncée.

Il dépend également :

• du kilométrage ;
• de l’utilisation du véhicule ;
• du type de boîte de vitesses ;
• de la fréquence des fortes accélérations ;
• des rétrogradages ;
• de l’utilisation sur route ou sur circuit ;
• de l’historique de préparation du véhicule.

Une BMW totalement d’origine, conduite sans sollicitations intensives, ne présente donc pas le même niveau d’exposition qu’une M4 utilisée sur circuit ou qu’une M2 Competition fortement préparée.

Le renforcement devient particulièrement cohérent lorsqu’une reprogrammation Stage 2, une préparation Stage 3 ou un remplacement des turbocompresseurs est envisagé.

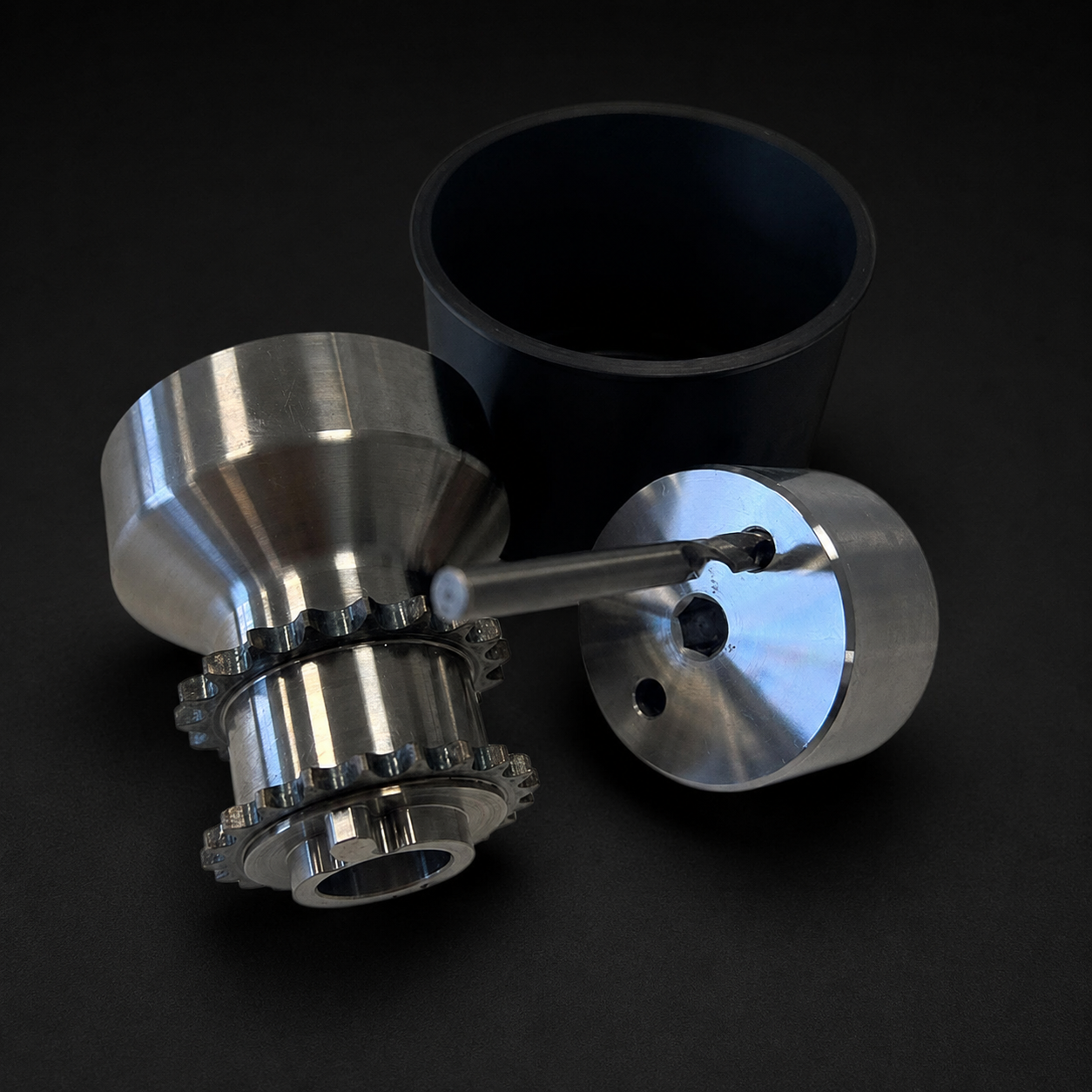

Quelle solution permet de renforcer le Crank Hub ?

Le principe d’un Crank Hub renforcé consiste à ajouter un verrouillage mécanique entre le moyeu et le vilebrequin afin de ne plus dépendre uniquement de la friction créée par le serrage d’origine.

Selon la solution retenue, ce verrouillage peut utiliser :

• un moyeu monobloc ;
• un système claveté ;
• des pions mécaniques ;
• un système cannelé.

L’objectif reste identique : empêcher le moyeu de tourner indépendamment du vilebrequin et conserver le calage de la distribution.

Il existe également des systèmes de maintien de la vis centrale, souvent appelés Crank Bolt Capture. Ils empêchent principalement la vis de vilebrequin de se desserrer.

Cette solution peut constituer une protection complémentaire, mais elle ne remplace pas systématiquement un Crank Hub renforcé complet, notamment sur une préparation importante. Le choix doit être adapté à la puissance, à l’utilisation et aux objectifs du véhicule.

Pourquoi l’installation doit-elle être confiée à un spécialiste ?

Le remplacement du Crank Hub est une intervention mécanique complexe. Elle nécessite notamment :

• le démontage de plusieurs éléments périphériques ;
• l’utilisation d’outils de calage spécifiques ;
• le contrôle précis de la distribution ;
• le respect de la procédure de serrage ;
• selon le système choisi, une intervention directement sur l’extrémité du vilebrequin.

Une erreur de calage ou de montage peut avoir des conséquences aussi importantes que le problème que l’on cherche à éviter.

La qualité de la pièce est donc essentielle, mais la qualité de l’installation l’est tout autant.

Faut-il renforcer le Crank Hub avant une reprogrammation ?

Il n’existe pas de réponse identique pour toutes les BMW S55.

Pour une voiture proche de l’origine et utilisée principalement sur route, la décision dépendra du niveau de sécurité recherché par son propriétaire.

En revanche, le renforcement doit sérieusement être envisagé lorsque le véhicule reçoit :

• une reprogrammation avec une forte augmentation du couple ;
• un Stage 2 ou un Stage 3 ;
• des turbocompresseurs améliorés ;
• une préparation destinée au circuit ;
• une utilisation régulière à pleine charge.

Le meilleur moment pour réaliser cette intervention reste avant l’apparition d’un problème, idéalement lors de la construction du projet de préparation.

Le coût du renforcement reste nettement inférieur à celui d’une réparation moteur consécutive à un décalage important de la distribution.

Le conseil de RPK Motorsport

Chez RPK Motorsport, nous considérons la fiabilité comme une partie intégrante de la préparation moteur.

L’objectif n’est pas uniquement d’obtenir davantage de puissance. Il faut également identifier les éléments qui devront supporter cette puissance et adapter la préparation à l’utilisation réelle du véhicule.

Avant de renforcer un Crank Hub, plusieurs éléments doivent être étudiés :

• la configuration actuelle du moteur ;
• la puissance et le couple recherchés ;
• le type d’utilisation ;
• les futures évolutions prévues ;
• le budget disponible.

Cette approche permet de proposer une solution cohérente, sans installer des éléments inutiles, mais sans négliger les points essentiels à la fiabilité.

En résumé

Le moteur BMW S55 reste une excellente base pour construire une préparation performante et fiable. Son Crank Hub constitue toutefois un point de vigilance à prendre en compte, particulièrement lorsque le couple augmente ou que le véhicule est utilisé intensivement.

Un Crank Hub renforcé permet de sécuriser mécaniquement l’entraînement de la distribution et de réduire fortement le risque de glissement.

Il ne s’agit pas d’attendre qu’une panne survienne, mais d’intégrer cette intervention dans une véritable stratégie de fiabilisation.
